Das Break-Out-Board fasst folgende Schnittstellen zusammen:

  • RS485 Transceiver mit LTC1487
  • Echtzeituhr mit DS1307
  • Steckplatz für HYT321 Sensor

Ich habe das Board nicht als "Shield" angelegt,

  1. damit ich es auch für andere Projekte nutzen kann und
  2. da mit einseitig bestückten Platinen die Stiftleisten für den Arduino schlecht einzulöten sind.

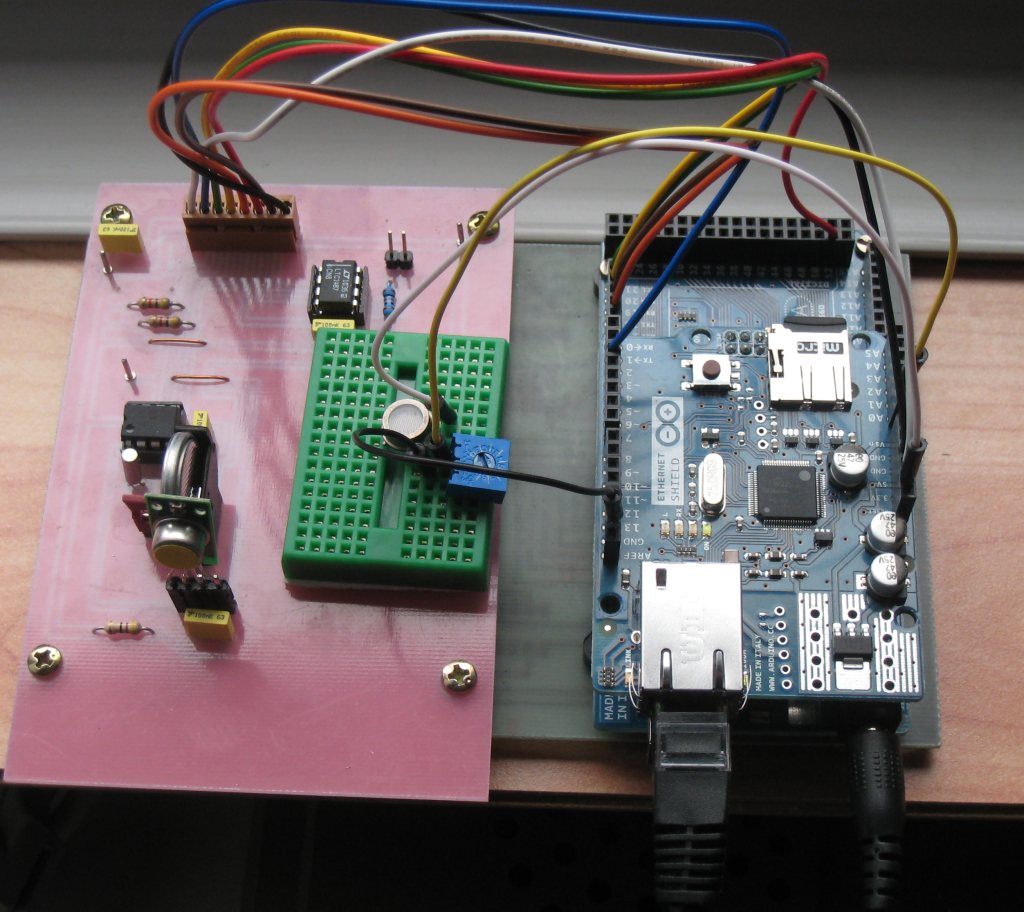

Übersicht des Versuchsaufbau Ard1 mit dem ARDUINO MEGA2560 und dem Break-Out-Board
Nochmals andere Ansicht Ard2
Detailansicht des Break-Out-Boards mit Teilebeschriftung Ard3
Schaltplan des Break-Out-BoardsArduionAddOn.Schaltplan

Layout der einfachen Platine des Break-Out-BoardsArduionAddOn.Layout

 Bestückungsplan des Break-Out-Boards ArduionAddOn.Best
