Diese Software dient der Steuerung meiner CNC-gesteuerten Fräse. Dies erfolgt so:

  • Die Schrittmotoren meiner Fräse werden durch die Leistunsverstärker in der Steuerung gesteuert.
  • Die Steuersignale für die Schrittmotorsteuerung werden über den parallelen Druckerport des PC ausgegeben.
  • Die Ansteuerung der Druckerports übernimmt diese Software - WinPC-NC.
  • Diese Software setzt die Befehle der CNC-Programme (G-Code oder HP-GL) um.

Betrieb

Die Software läuft problemlos auf meinem Werkstattrechner, einem alten Pentium IV mit 1.7GHz und Windows XP-Home.

Nach der Installation der Software muss zusätztlich noch der Kopierschutzadapter (Dongle) in einen USB-Port des Rechners eingesteckt werden, damit der volle Funktionsumfang der Software genutzt werden kann.

Ist dieser Dongle nicht vorhanden, so kann die Software ohne die direkte Maschinensteuerung z.B. auch auf dem Konstruktions-PC im Büro installiert werden.

Parameter

Die Bildschirmkopien sind von meiner aktuellen Programmversion 2.00/41 29.10.2007

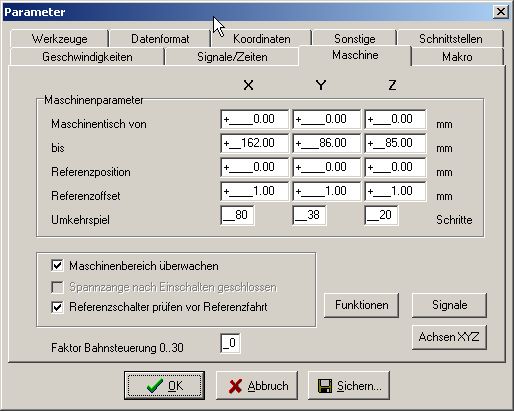

capture 02022008 131922

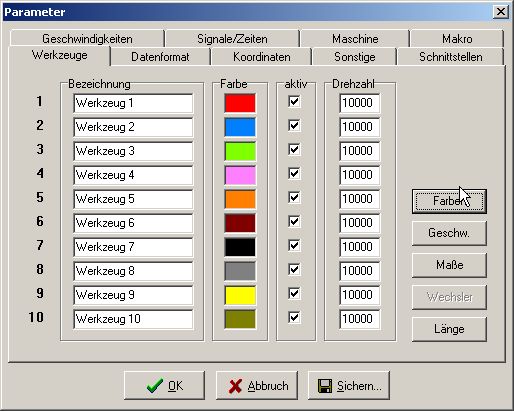

capture 26012008 174204

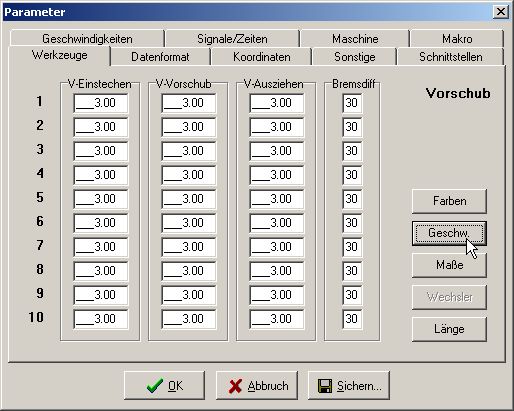

capture 26012008 174207

capture 26012008 174208

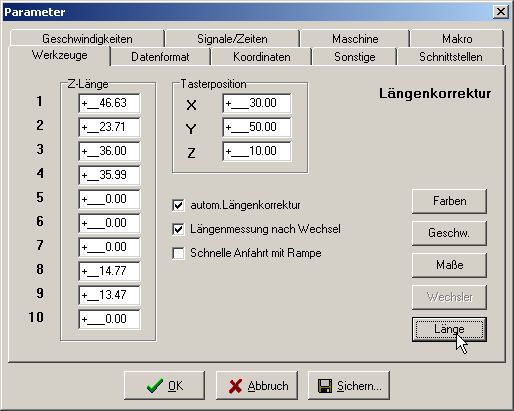

capture 26012008 174211

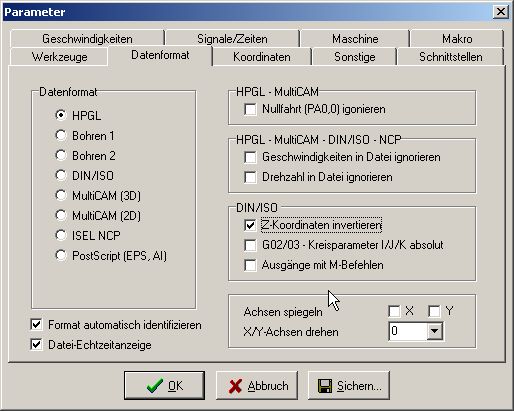

capture 26012008 174214

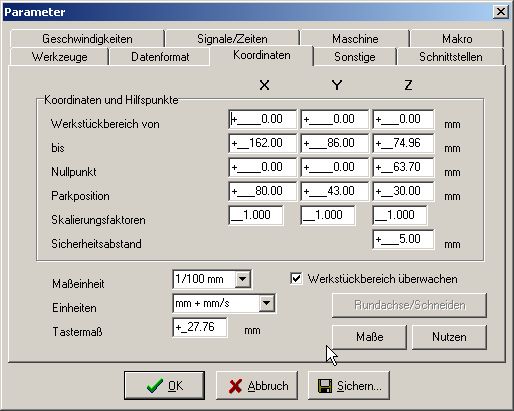

capture 26012008 174217

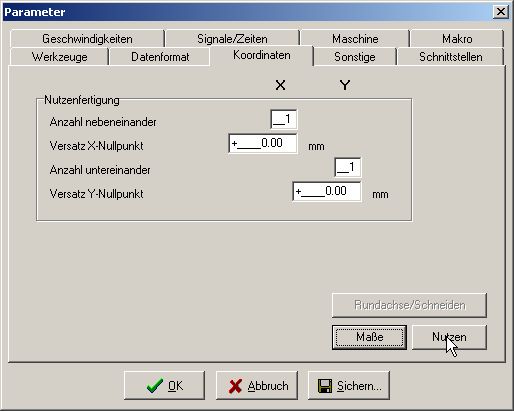

capture 26012008 174219

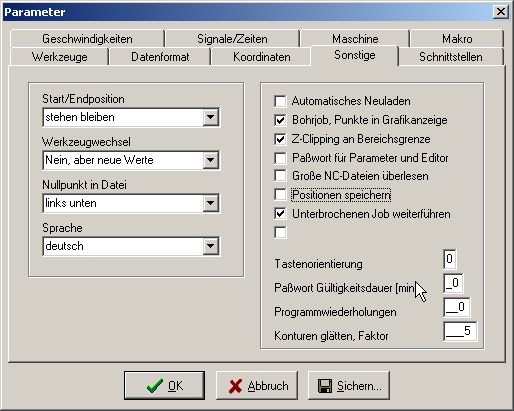

capture 26012008 174222

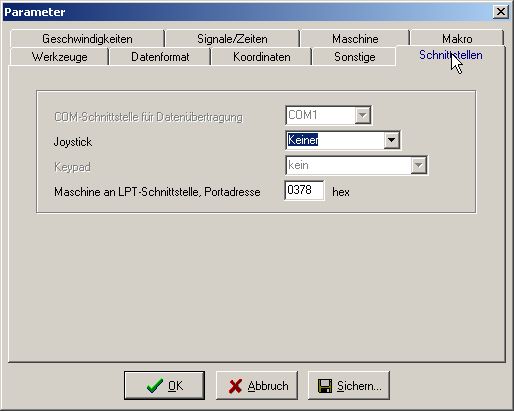

capture 26012008 174223

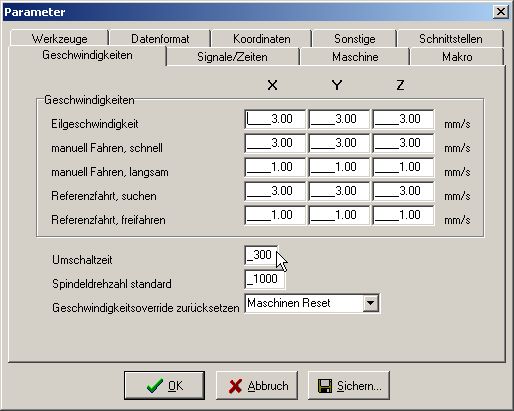

capture 26012008 174226

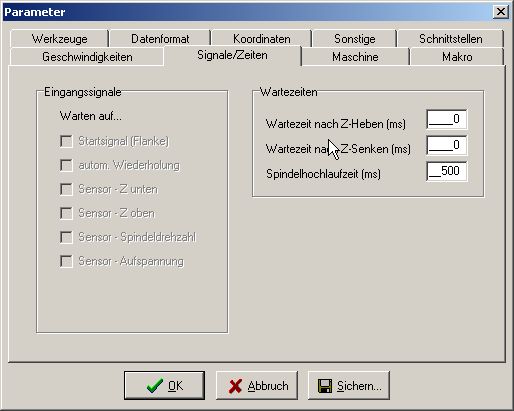

capture 26012008 174227

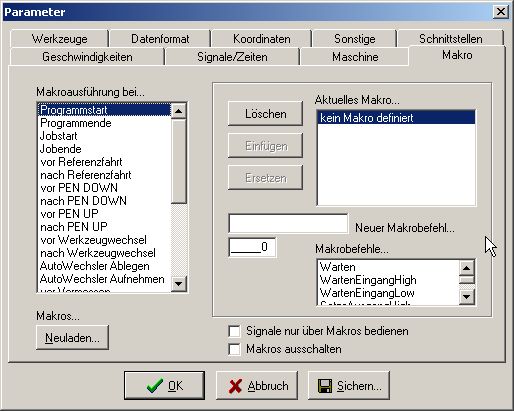

capture 26012008 174235

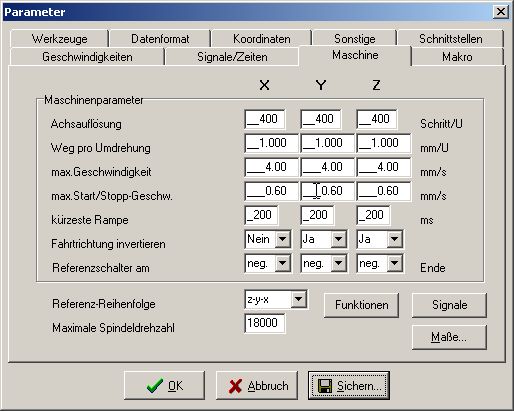

capture 26012008 191859

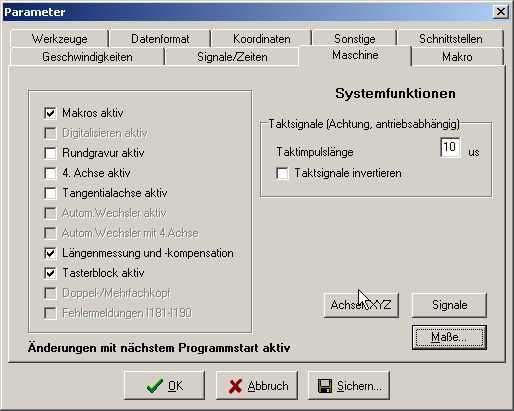

capture 26012008 191903

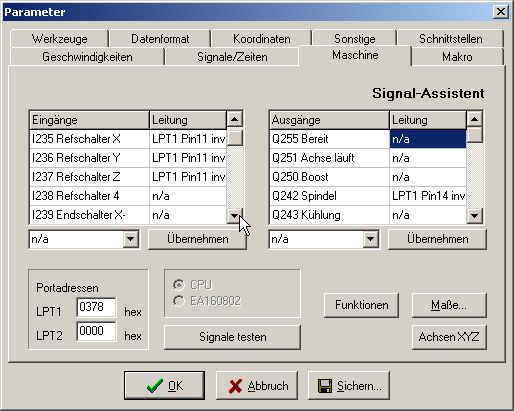

capture 26012008 191911
